Sur ebay :

https://www.ebay.co.uk/p/3056019027?iid=276831319519

Mr l'invité est prié de mettre une photo de son module.

A083-00-01 est l'ancienne version de ces cartes IP.

Par exemple :

https://www.leboncoin.fr/ad/bricolage/2497542094

Bonjour,

Une recherche approfondie sur Le Boncoin devrait vous permettre de trouver votre bonheur.
N'hésitez pas à demander au vendeur tous les renseignements nécessaires.
Faites une recherche avec les termes suivants : Galaxy Flex et Galaxy Dimension.

Pouvez-vous aussi vérifier la tension de sortie de votre chargeur depuis votre réparation et nous donner la valeur.

Bonjour.

Il n' y a qu'un seul sens.
Il faudrait voir l'autre face du circuit imprimé si les pistes sont encore présente pour refaire les soudures.
C'est le régulateur de tension, ça se répare assez facilement ce type d'alimentation.

Le module relais dont je vous parle est de transformer une sortie a collecteur ouvert en contact sec.
Les sorties telle quelle sont fournies vous délivre une tension avec un courant maxi a ne pas dépasser.
Il est plus aisé de mettre en service vos sirènes avec un contact sec et vous laisse plus de liberté en cas de modification pour piloter le + de blocage de vos sirène.

Ok pour vos sirène sur la centrale vu que vous n'avez que des DO pas d'élément a alimenter en plus.
Qui programme votre centrale ? C'est un élément déterminant pour le fonctionnement.
Vos sirènes doivent être alimentées par un + - permanent et un troisième fil qui est une sortie est la polarité de blocage . L'absence de cette polarité déclenche le fonctionnement de la sirène.
N'étant pas chez moi je ne dispose pas d'outil pour vous faire le plan
Bonne journée ... Moi je suis au soleil.

Je vous ai mis le lien sur les interfaces de relayage pour les Galaxy, ADI étant le fournisseur officiel.
Utiliser ce type de module rend plus facile le branchement.
Vos sorties sont transistorisées.
https://www.adiglobal.fr/Product/C074

Bonjour.

Je vois que vous démarrez le câblage, je pense que ce n'est pas une bonne idée de reprendre l'alimentation de vos 3 sirènes sur l'alimentation de votre Galaxy.
Votre installation est conséquente et la bonne réalisation sera la garantie d'un bon fonctionnement.

Combien de détecteur votre centrale alimentera Galaxy car vous avez des smarts rio pour l'alimentation de vos bus.
Respectez bien le câblage avec vos bus et le type de câble c'est très important !! du 9/10 3 paires.

Dans tous les cas il faudra faire un câblage 1 sortie = 1 sirène vous allez devoir passer par un B4R pour relayer la sortie pour chaque sirène regardez bien combien consomment vos sirènes en charge comme en fonctionnement voir notice.

C'est écrit dans la notice, votre centrale ne peux pas délivrer plus de 2,5A.

Citation :
5 DV WP12HE

Citation :
15 DL2-15G

C'est quoi ?

Bonjour,
Avant toute chose, il est nécessaire de faire un bilan du nombre de détecteurs de votre installation.
Est-ce que l'alimentation est chaude et bouillante ?
Vos sirènes sont-elles auto-alimentées ? Votre centrale risque de ne pas apprécier.
Avez-vous déjà des sirènes ? Combien de claviers ? Combien de RIO ? Y a-t-il des smart RIO ?

C'est plutôt l'absence de tension qui déclenche la sirène, donc votre centrale devrait donner une absence de tension + en cas d'alarme, on appelle ça la sécurité positive.

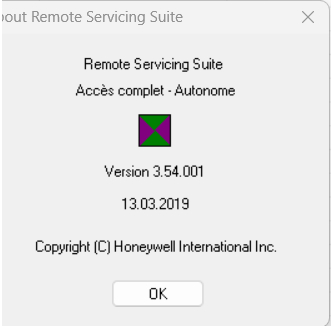

Voilà la mise à jour la version 3.54 après ça ira beaucoup mieux !!
https://mega.nz/file/RxY10Qha#H3XsXse2D11PSQzE7zKqkaPvwrMUvsIbNLVQGzsZeE8

Je vous propose que nous échangions par mail. L'administrateur va nous mettre en relation.

Bonjour.

Je peux vous proposer de mettre à niveau votre version RSS.

Faites une sauvegarde, car votre centrale sera complètement remise à zéro... sortie du magasin.

Je vous ai tout mis, le flash programmeur et les versions 7.03 pour les différents modèles de Galaxy Dimension.
Il vous faut aussi 1 port série RS 232, ça ne court plus les rues mais il y a des adaptateurs USB série, pour réaliser cette opération.

https://mega.nz/file/BsZiXZhQ#ht-qedFmjWNC0lL35Esh9QPRQxx9rJAbaDtUsoE5xPM

Bonjour Marc et joyeuses fêtes.

Et dire que je l'avais encore il y a 2 ans, j'ai rendu mon pc de boulot... j'ai pas fait de copie.
Arfff

A quelle heure recevez-vous la notification du test ?

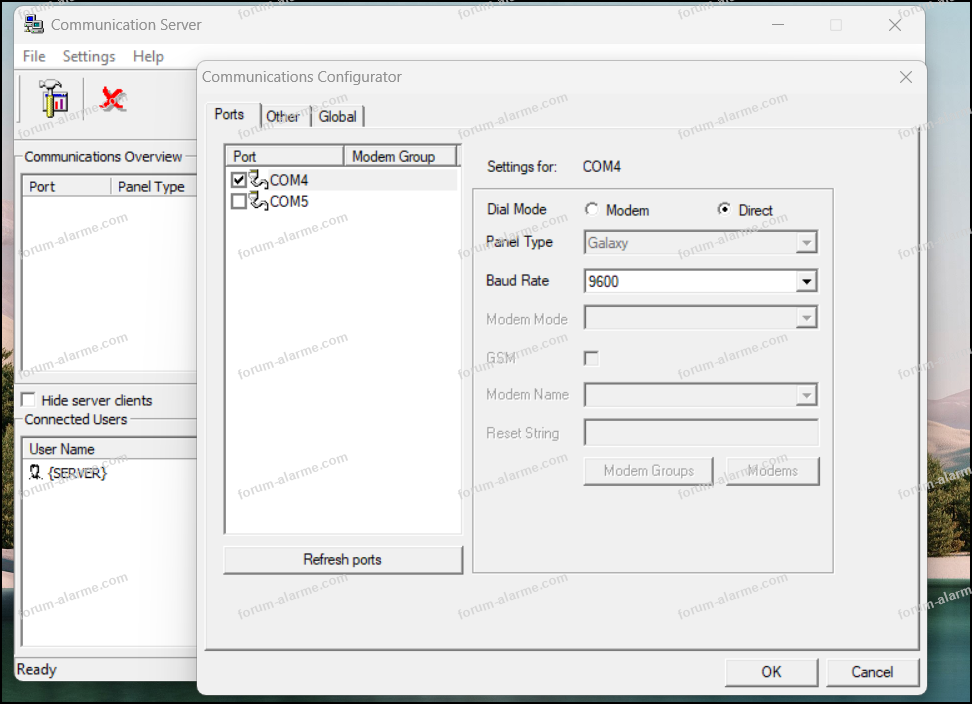

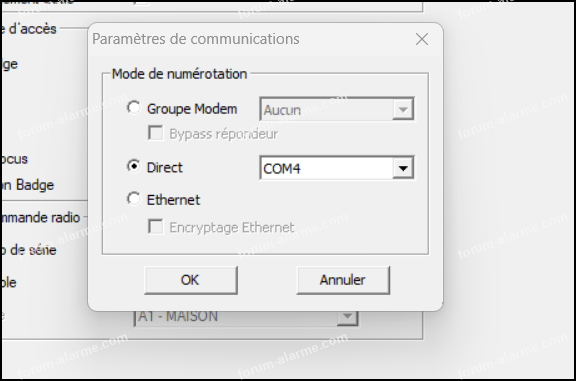

Pour agrandir l'image, cliquez dessus.

Bonjour.

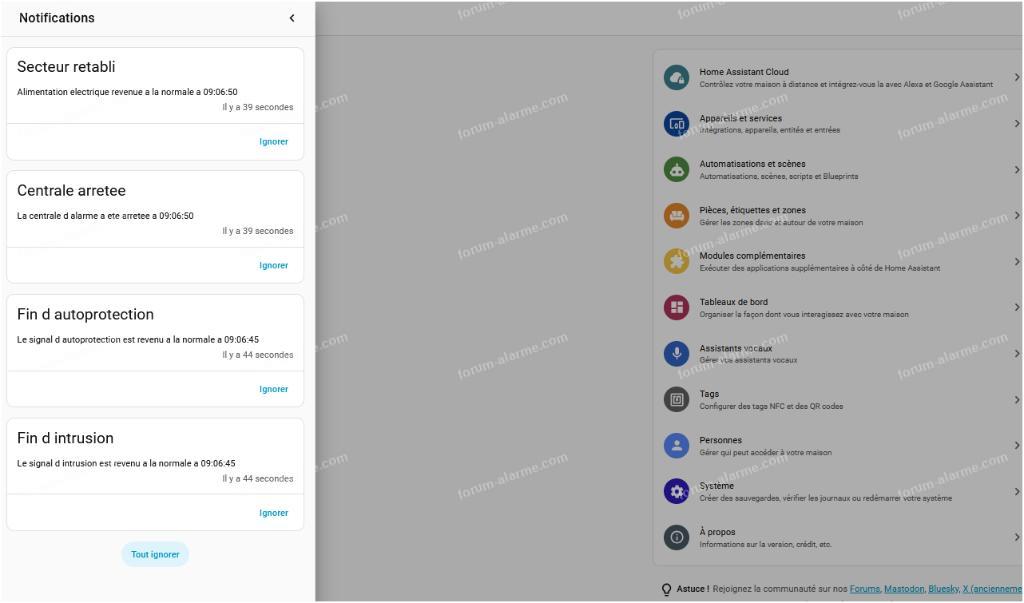

Chez moi c'est comme ça pour la partie Ethernet du module avec les notifications.

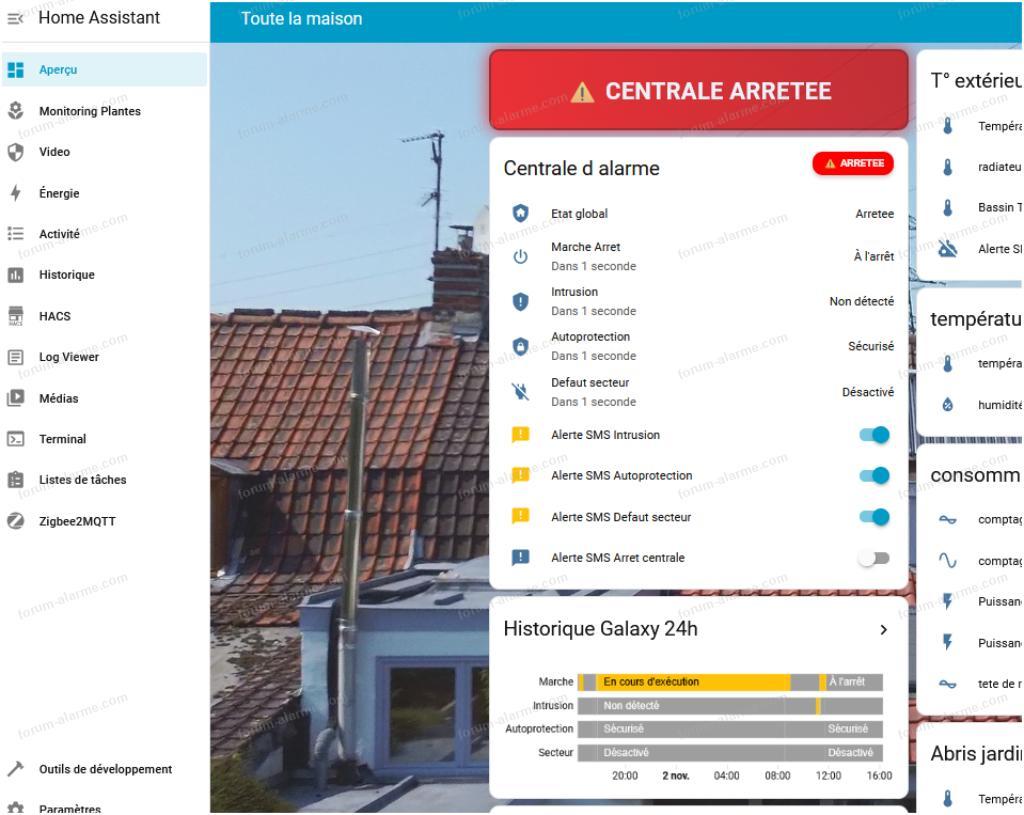

Pour agrandir l'image, cliquez dessus.

Enlevez cette résistance pour commencer, elle n'a strictement rien à faire là.
Cette résistance a un nom, elle s'appelle la résistance de fin de ligne.

Que fait la résistance de 680 ohms à cet endroit ? Elle devrait être au dernier élément du bus clavier, Rio.

N'hésitez pas à utiliser le menu 51 / 17 !!! c'est une relecture des éléments du bus et un reset centrale rien n'est effacé cette action vous remet en mode normal.

Vous n'avez pas la dernière version pour votre Galaxy, il y a la 7.03.

Très bien d'avoir Galaxy RSS c'est le logiciel du technicien que donne la fenêtre éventement Transmission ? ne cocher que ce qui vous concerne.
Quel box avez-vous ?? y a t-il un CPL ?

Bonjour.

Citation :
J’ai aussi regardé les réglages en me connectant avec mon PC sur la centrale

Avec quelle application ??
Quelle est la version logicielle de votre Galaxy et votre modèle ?
Avez-vous fait le menu du reset 51/ 17 ?
Pouvez-vous faire une photo de votre carte IP avec le câblage ?

Bonjour.

Nous avons installé en 2009 un ensemble de production d'eau chaude par panneau solaire de la marque Vaillant Aurotherm pour un cout de 14k€ , sans remplacement de la chaudière gaz , nous avons eu des subventions pour ce projet .Les installateurs se comptent sur les doigts d'une main pour du Vaillant dans ce domaine

L'ensemble a bien fonctionné les 5 premières années , eau chaude et douche gratuite de avril à octobre . Notre installateur ne nous a jamais parlé d'entretien et ne fait aucun contrat d'entretien pour ce type d'installation.
Seulement on ne nous a pas tout dit , savez vous que l'été pendant les grosses chaleur il faut par moment faire couler l'eau chaude régulièrement car le ballon est plein , le fluide caloporteur est a son point de cristallisation qui est 145° ce qui a pour effet de boucher la circulation du fluide.Le fluide doit être remplacé tous les 4 ans

Ce qui veut dire qu'il est inutile de vouloir partir en vacance 3 semaines durant les grosses chaleur , toutes les pannes que nous avons eu se sont essentiellement produite durant l'été quand l'installateur est en vacance . Il est arrivé plusieurs fois qu'un joint céramique au niveau des panneaux lâche et c'est tout le liquide caloporteur qui s'échappe, la remise a niveau de 15 L de glycol et remplacement du joint coute 500€ et plusieurs fois dans l'année.
J'ai donc cherché un autre installateur dans ma région les hauts de France après avoir contacté le siège de Vaillant

Nous sommes en réflexion pour le démantèlement total de cette installation car l'installation aura 15 ans et la disponibilité et la compatibilité des pièces détachées n'est plus garantie . Nous avons eu un devis récemment il faut remplacer toute l’électronique et la pompe de circulation des fluides qui ne se fait plus c'est 2k€
J'ai fait des demandes de devis pour une chaudière avec production d'eau chaude et chauffage , ils ne veulent pas démonter les panneaux pour des raisons d'assurances .
Je vais devoir grimper sur mon toit pour déposer avec un couvreur les panneaux qui pèsent 20 kg chacun il y en a 7
Pas de reprise en déchetterie

L'écologie pas si écologie, je vais retourner a des choses plus simples.

Pour agrandir l'image, cliquez dessus.

Citation :
Il y a un pc dédié branché en permanence sur la centrale

Donc logiquement il y le soft qui s’appelle Galaxy RSS, ce serai intéressant d'aller voir les historiques , voir voir la chrologie des événement.

Citation :
Je reviens sur le bus, en gros vous me conseillez d'éteindre la centrale avant de débrancher le bus c'est ça ?

Inutile car vous êtes en mode technicien, pour commencer couper le bus en 2 et contrôler la communication etc
Vous allez devoir le faire par étape.
NE FAITES JAMAIS DE court-circuit SUR LE BUS AB

Vous allez devoir vérifier chaque rio le taux de communication en débranchant le suivant et ainsi de suite, noter .... les pannes de communication sont parfois complexes à résoudre et peuvent durer dans le temps, SURTOUT NE FAITES JAMAIS DE court-circuit SUR LE BUS AB en débranchant et en rebranchant je vous ai averti !!

Comme vous êtes un professionnel je suppose, je vous conseille d'avoir le logiciel Galaxy RSS qui permet d'exploiter la centrale.
Y a-t-il une carte IP ?

Les options de diagnostic sont :

1. TEST MÉMOIRE : cette option permet de contrôler la mémoire de la centrale.
2. DIAG.CLAVIER : vérification du niveau de communication entre la centrale Galaxy et les claviers.
3. DIAG. RIO : vérification de la tension et de la version de chaque RIO, ainsi que du niveau de communi-
cation entre la centrale Galaxy et les RIO.
4. DIAG. ALIM. : vérification de la tension pour chaque unité d’alimentation Smart RIO EN et Galaxy PSU
ainsi que du niveau de communication avec la centrale Galaxy.
Ce diagnostic est identique au diagnostic
DIAG. RIO, mis à part qu’il précise également l’intensité du courant à la sortie de l’alimentation, ainsi
que l’état des fusibles et de la batterie.
Un numéro situé à droite de l’intensité du courant indique un fusible hors service :
2 = Fusible batterie (F1)
3 = Fusible +12 V auxiliaire 1 (F4).
4 = Fusible +12 V auxiliaire 2 (F3).
5 = Non utilisé
6 = Fusible sirène sur la carte principale (F2)
Le symbole 7 indique que la batterie est faible ou manquante.
95 % 72 13,6 V 1,9 A

Et pour compléter ma question, combien de rios y a-t-il sur cette installation avec le nombre de détecteurs ?
Vous devez avoir au moins 1 ou 2 alimentations auxiliaires comme un smart rio.
Votre centrale ne peut pas délivrer plus de 2,5A.

Bonjour,

Que dit le menu 61 test com clavier et rio ?
Comment est câblé votre bus ? Quel type de câble utilisez-vous ?
Y a-t-il une résistance de 680 ohm en fin de ligne ?

La réponse est très probablement la : Panne alarme Visionic Powermax Pro

Le filaire n'est pas protocole de communication !!

Bonjour,
Non, cela ne fonctionnera pas. Elkron a son propre protocole de dialogue.
Votre détecteur ne sera jamais reconnu par la centrale.
Si cela était possible, la sécurité serait vraiment mise en jeu.
Les télécommandes sont également sur les mêmes fréquences et pourtant elles sont incompatibles entre marques.

Bonjour.

Vous avez une centrale adressable et il est vraiment dommage de ne pas vouloir en profiter.
Ce type de branchement ne vous posera que des problèmes d'identification, en panne, comme en branchement.
Selon votre modèle mettre un rio ne vous apportera que du bénéfice.
Quelle Galaxy dimension avez vous ?

Bonjour.

Je suis ravi que votre problème soit résolu et que votre installation soit opérationnelle.
Cordialement.
Pascalou

Citation :
Je souhaiterais

Erreur de frappe, désolé on ne peut pas corriger mais VOUS DEVEZ DEMANDER UNE IP FULL STACK

Le détail de l'article pour vous aider.
Attention votre ip va changer mais elle sera définitive.
https://www.jesus-forain.fr/blog/demander-une-adresse-ip-full-stack-chez-free-pour-avoir-tous-les-ports-99.html

Bonjour,

Demander une adresse IP full stack chez Free afin d'avoir accès à tous les ports disponibles.

En raison de la pénurie d'adresses IPV4, Free partage les adresses entre 4 utilisateurs, leur attribuant chacun 1/4 des 65536 ports disponibles. Si vous utilisez votre connexion uniquement pour naviguer sur internet, cela n'a pas d'importance pour vous. En revanche, si vous hébergez des serveurs web, mail ou autres chez vous, cela peut poser problème. Il est donc nécessaire de demander une adresse IP full stack, qui vous permettra d'avoir accès à l'ensemble des 65536 ports.

Dans le cas d'une adresse IPV4 non full stack, vous n'aurez accès qu'aux ports de 0 à 16383. Cette information est visible dans l'interface de la Freebox, en allant dans "état de la Freebox" puis "état internet". Pour accéder à cette interface, veuillez vous rendre à cette adresse à partir d'un équipement connecté au réseau local : http://mafreebox.freebox.fr.

Bonsoir.

Pouvez-vous vérifier que votre compte associé a l'adresse mail et l'adresse ip soit valide que le port 10001 soit bien ouvert dans votre box.

Citation :
Sur la notice, il est indiquée : que les images sont transmises uniquement en déclenchement immédiat

Je vous suggère de faire un essai en programmant votre détecteur en déclenchement immédiat afin de valider que ça fonctionne pour commencer.

Pourriez-vous m'en dire plus sur le fichier de programmation ?
Il y a celui qui se trouve dans la centrale, mais d'où vient votre fichier ?
Car il n'est possible de le réinjecter et de faire des modifications qu'avec Galaxy Remote Servicing, le logiciel spécifique pour ce matériel utilisé par les techniciens.

Bonjour.
Je suppose que c'est dans un cadre professionnel, il faut vous tourner vers votre fournisseur ou ADI qui est le fournisseur officiel de Honeywell pour avoir le support.
Dans un premier temps avez-vous l'application Galaxy Remote Servicing

Pour agrandir l'image, cliquez dessus.

Bonjour.

Voici 1 semaine j'ai eu un défaut trans com aussi et rien ne remontait, depuis ras.

Pour le raz de votre détecteur c'est OK ?

Remettre le même nom de wifi et le même mot de passe.

Pourriez-vous me fournir la notice technique ou le modèle de votre alarme Eaton.

Bonjour,
Je suis étonné que vous ne parliez pas de la programmation de votre centrale et du type d'entrées qu'il faut y programmer.

Citation :
je suis sur qu'en changent un ou des composants électroniques, je peux la sauver. Somfy se contente de dire qu'il faut la remplacer !

Les fréquences d’émission ont changé depuis ainsi que les protocoles de communication vous ne pourrez rien faire même avec un fer a souder. Bienvenue dans le monde des alarmes radio
Si pas de boncoin === ce sera le remplacement total.

Bonjour.
Il ne vous reste que le boncoin pour trouver des pièces de rechange mais sans garantie, il y a du choix.

Bonjour.

Je part quelque jours , je ne pourrais pas vous répondre immédiatement.
